Valvole ad azionamento meccanico – Serie 1 e 3
Serie 1: 3/2 vie e 5/2 vie – attacchi G1/8 e G1/4
Serie 3: 3/2 vie e 5/2 vie – attacchi G1/8
Richiedi una consulenza
CONTATTA GLI ESPERTI UNIVERSALFLEX
Caratteristiche tecniche

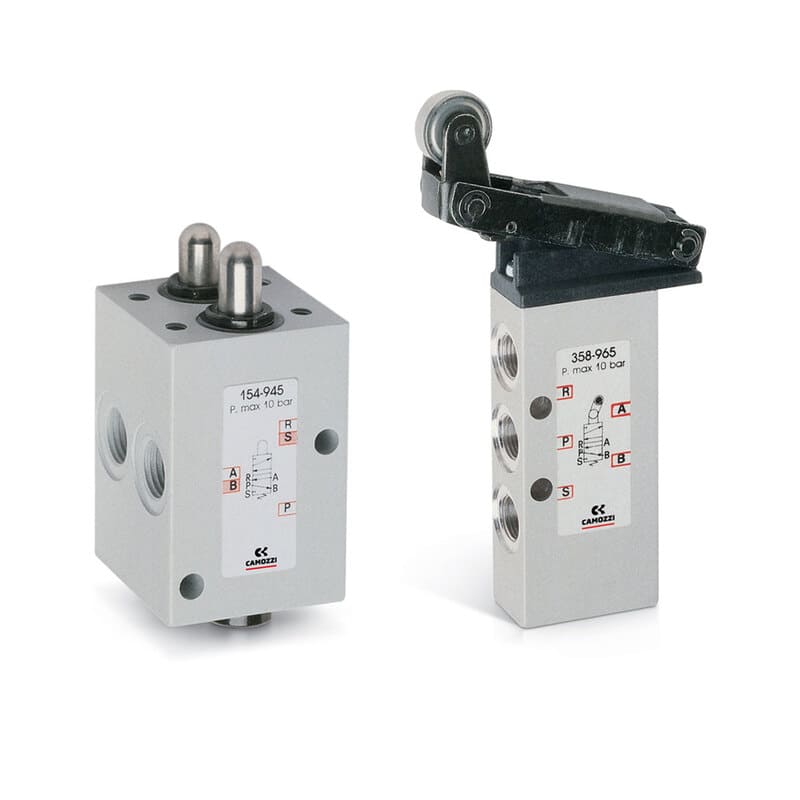

Le valvole ad azionamento meccanico della Serie 1 da G1/8 e G1/4 e della Serie 3 da G1/8 sono state realizzate con tre diversi dispositivi:
– ad azionamento frontale
– ad azionamento a leva rullo
– ad azionamento a leva rullo unidirezionale.
Il riposizionamento per ciascuno dei tre dispositivi è a molla meccanica.
Le valvole Serie 3 a 3/2 vie monostabili sono normalmente chiuse nella condizione di riposo quando l’entrata della pressione è in 1, diventano normalmente aperte quando l’entrata della pressione si trova sulla connessione 3 rimanendo sempre invariato l’utilizzo in 2.
Le valvole a 5/2 vie Serie 3 possono essere alimentate dalle connessioni 3 e 5 con 2 pressioni differenti, qualora si debba azionare un cilindro con due diverse pressioni di lavoro.
