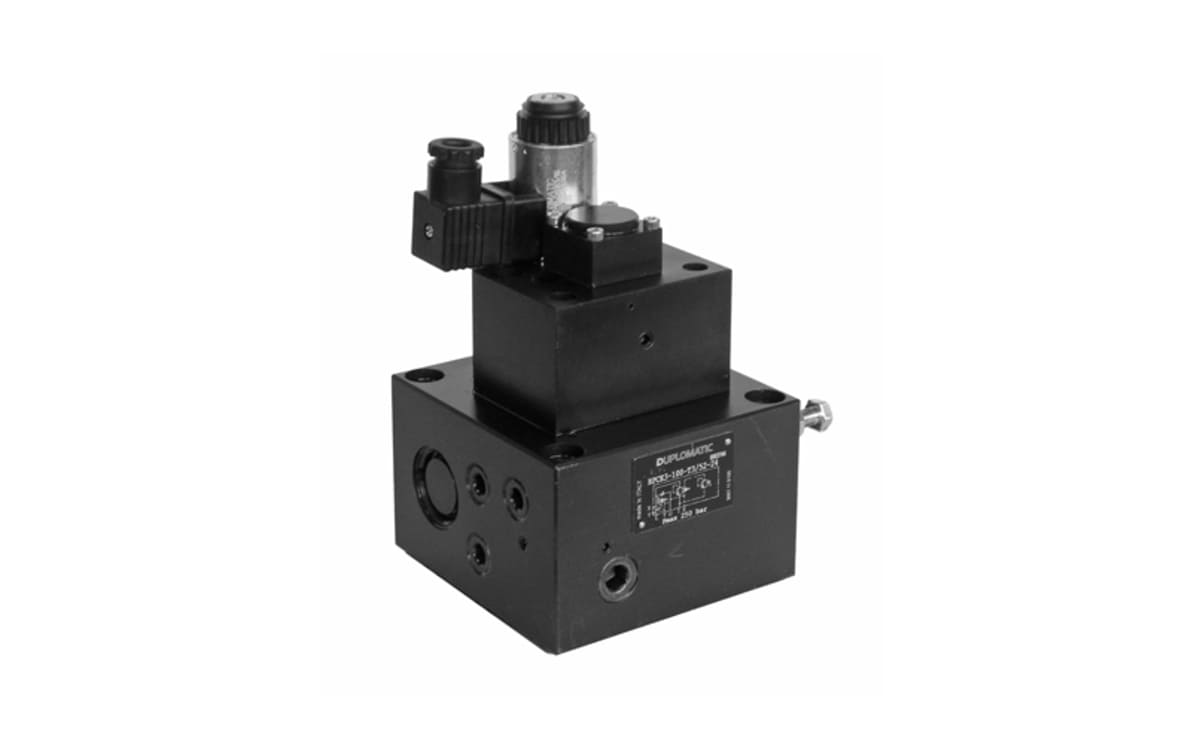

Valvola proporzionale regolatrice di portata pilotata RPCE3-*

Le valvole RPCE3-* sono valvole proporzionali regolatrici di portata realizzate in versioni a due o a tre vie, con compensazione barica e termica, per montaggio a piastra. Sono utilizzate per la regolazione della portata in rami di circuito idraulico e per il controllo della velocità di attuatori idraulici. Sono disponibili in due campi di regolazione portata da 100 l/min, uno con guadagno progressivo ed uno con guadagno differenziato.

Per il corretto funzionamento della valvola occorre garantire una portata minima di pilotaggio di 2 l/min e una pressione minima di 20 bar. Il pilotaggio può essere interno alle valvole, prelevando olio dal condotto “E”, o esterno con attacco 1/4” BSP disponibile sul corpo pilota. Il drenaggio è sempre esterno e deve essere collegato direttamente al serbatoio senza contropressione, utilizzando il condotto Y a parete (OR Ø32) o l’attacco 1/4” BSP disponibile sul corpo pilota. La versione a tre vie RPCE3-100-T3 consente la regolazione di portata verso l’utenza, mandandone a scarico il valore in eccedenza. È possibile regolare la pressione massima nel circuito tramite una valvola a taratura manuale che opera sul pilotaggio del compensatore.
